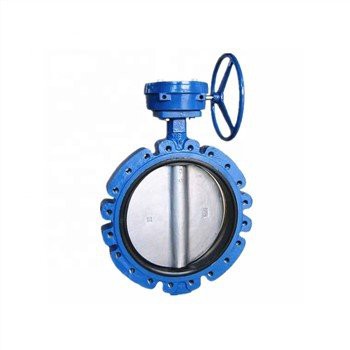

שסתום פרפר מסוג לואג

שסתום הפרפר מסוג Lug הוא אחד משסתומי הפרפר המגוונים ביותר הקיימים בשוק כיום. נועד להציע מנגנון בקרה פשוט, מחוספס ואמין לשליטה בזרימת מים, אוויר או נוזלים אחרים, שסתום הפרפר שלנו מסוג Lug הוא אידיאלי עבור מגוון רחב של יישומים תעשייתיים...

שלח החקירה

תיאור

שסתום פרפר מסוג לואג

תֶקֶן	EN593/ ISO 5752 /BS5155/AWWA C504 קידוח אוגן הוא על פי DIN 2501, BS4504, ANSI B16.1
לחץ עבודה	10בר/16בר/25בר
בדיקת לחץ
פָּגָז	15בר/24בר/37.5בר
לֶאֱטוֹם	11בר/17.6בר/27.5בר
חוֹמֶר
גוּף	DI/CI/פלדת פחמן/פלדת אל חלד
דיסק	DI/נירוסטה 304/316,AL-ברונזה
פִּיר	נירוסטה 410/416/420
מוֹשָׁב	EPDM/NBR
שִׁכבָה	פנימי וחיצוני עם ציפוי אפוקסי בחיבור פיוז'ן min250μm

מידות מתאר שסתום פרפר מסוג לוגים ומידות חיבור (מ"מ) ומשקל (ק"ג)

גוֹדֶל	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	משקל (ק"ג)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270
